Đồng Hồ Đo Lưu Lượng Siêu Âm UW10
Đồng Hồ Đo Lưu Lượng Siêu Âm UW10 – Giải Pháp Đo Lưu Lượng Cố Định Cho Nhà Máy Nước Và HVAC

Đồng hồ đo lưu lượng siêu âm UW10 là gì?

Trong các hệ thống cấp nước, xử lý nước, HVAC và công nghiệp năng lượng, việc đo lưu lượng chính xác là yếu tố quan trọng để tối ưu vận hành và kiểm soát chi phí. Tuy nhiên, các loại đồng hồ đo lưu lượng cơ khí truyền thống thường gặp các vấn đề như hao mòn, tổn thất áp suất và chi phí bảo trì cao.

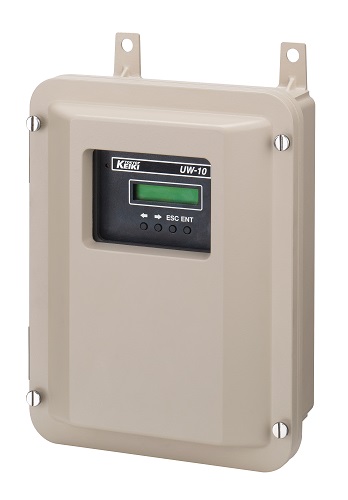

Đồng hồ đo lưu lượng siêu âm UW10 của Tokyo Keiki (Nhật Bản) là giải pháp đo lưu lượng cố định sử dụng công nghệ sóng siêu âm Transit-Time hiện đại, cho phép đo lưu lượng chất lỏng mà không cần cắt ống hoặc can thiệp vào dòng chảy.

Với khả năng lắp đặt trên nhiều loại vật liệu đường ống và độ chính xác cao, UW10 đang được ứng dụng rộng rãi tại các nhà máy nước, thủy điện, HVAC, khu công nghiệp và nhà máy sản xuất trên toàn thế giới.

Công Nghệ Đo Lưu Lượng Siêu Âm Transit-Time

UW10 hoạt động dựa trên nguyên lý chênh lệch thời gian truyền sóng siêu âm.

Hai cảm biến được lắp bên ngoài thành ống sẽ phát và nhận tín hiệu siêu âm theo cả hai chiều dòng chảy.

Khi chất lỏng chuyển động:

Sóng truyền cùng chiều dòng chảy sẽ đi nhanh hơn.
Sóng truyền ngược chiều dòng chảy sẽ đi chậm hơn.

Bộ chuyển đổi (Converter) sẽ tính toán sự chênh lệch thời gian này để xác định:

Lưu lượng tức thời
Tổng lưu lượng
Vận tốc dòng chảy

Ưu điểm nổi bật của phương pháp Transit-Time:

✔ Không tiếp xúc với lưu chất

✔ Không gây tổn thất áp suất

✔ Không có bộ phận chuyển động

✔ Độ bền cao

✔ Chi phí bảo trì thấp

Thông Số Kỹ Thuật Nổi Bật Của UW10

Thông số	Giá trị
Hãng sản xuất	Tokyo Keiki – Nhật Bản
Model	UW10
Công nghệ đo	Ultrasonic Transit-Time
Đường kính ống	DN25 đến DN6000
Độ chính xác	Tới ±0.5%
Số cặp cảm biến	Tối đa 4 cặp
Vật liệu ống	Thép, Inox, HDPE, PVC, Gang, Composite
Tín hiệu đầu ra	4-20mA, Pulse, Relay
Giao tiếp	RS485, Modbus RTU
Nguồn cấp	AC hoặc DC
Kiểu lắp đặt	Clamp-On

Khả Năng Đo Chính Xác Trên Đường Kính Lớn

Một trong những điểm nổi bật nhất của UW10 là khả năng đo lưu lượng trên các tuyến ống đường kính lớn.

Thiết bị hỗ trợ:

DN25 đến DN6000
Đường ống nước thô
Đường ống cấp nước
Đường ống nước làm mát
Đường ống tuần hoàn

Đặc biệt, UW10 cho phép sử dụng:

1 Pair Sensor

Áp dụng cho các đường kính nhỏ và trung bình.

2 Pair Sensor

Tăng độ chính xác đáng kể khi dòng chảy có nhiễu hoặc profile dòng không đồng đều.

4 Pair Sensor

Ứng dụng cho:

Nhà máy thủy điện
Đường ống nước thô kích thước lớn
Đường ống làm mát tuabin

Giúp giảm sai số do xoáy dòng và tăng độ tin cậy của phép đo.

Lắp Đặt Trên Nhiều Loại Đường Ống

UW10 có thể lắp đặt trên hầu hết các vật liệu đường ống:

Ống thép carbon

Phổ biến trong công nghiệp.

Ống inox

Ngành thực phẩm và dược phẩm.

Ống gang

Mạng lưới cấp nước đô thị.

Ống HDPE

Nhà máy nước và hệ thống cấp nước sạch.

Ống PVC

Hệ thống xử lý nước.

Ống composite

Ứng dụng đặc biệt trong công nghiệp hóa chất.

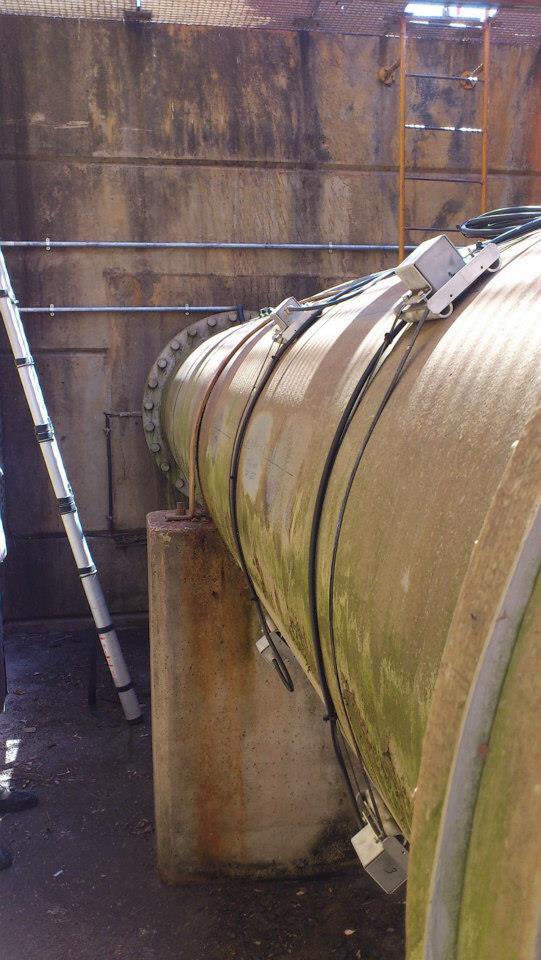

Do cảm biến được gắn bên ngoài thành ống nên không cần dừng hệ thống để lắp đặt.

.....................................................................................................................................................................................

Ứng Dụng Trong Nhà Máy Nước

Các nhà máy nước hiện nay yêu cầu:

Đo lưu lượng nước thô
Đo lưu lượng nước sạch
Giám sát thất thoát nước
Quản lý cân bằng nước

UW10 đáp ứng tốt nhờ:

Độ chính xác cao
Không gây tổn thất áp suất
Không cần bảo trì định kỳ
Tuổi thọ thiết bị dài

..........................................................................................................................................................

Ứng Dụng Trong Hệ Thống HVAC

Trong các hệ thống HVAC, UW10 được sử dụng để:

Đo lưu lượng nước lạnh Chilled Water
Đo lưu lượng nước giải nhiệt Cooling Water
Giám sát hiệu suất Chiller
Theo dõi tiêu thụ năng lượng

Nhờ khả năng lắp đặt Clamp-On, việc triển khai không ảnh hưởng đến hoạt động của tòa nhà hoặc nhà máy.

So Sánh UW10 Với Đồng Hồ Đo Lưu Lượng Cơ Khí

Tiêu chí	UW10	Đồng hồ cơ khí
Cắt ống khi lắp đặt	Không	Có
Tổn thất áp suất	Không	Có
Bảo trì	Thấp	Cao
Độ bền	Rất cao	Trung bình
Đường kính lớn	Rất phù hợp	Hạn chế
Đo nước sạch	Tốt	Tốt
Đo nước thô	Tốt	Dễ mài mòn

.........................................................................................................................................................

Vì Sao Nhiều Nhà Máy Chọn UW10 Của Tokyo Keiki?

Tokyo Keiki là thương hiệu thiết bị đo lường công nghiệp lâu đời của Nhật Bản với hơn 120 năm kinh nghiệm.

Ưu điểm của UW10:
